不發(fā)火耐磨地坪硬化劑是一種環(huán)保型高科技高品質(zhì)的水泥基產(chǎn)品，在工廠經(jīng)嚴(yán)格質(zhì)量控制的預(yù)拌粉劑，根據(jù)骨料可分為金屬和非金屬兩大類。選用優(yōu)質(zhì)水泥,經(jīng)篩選的耐磨物料、優(yōu)質(zhì)填料和外加劑配制而成。用干撒的方法將其均勻的撒在即將初凝的混凝土表面，經(jīng)專門機(jī)械和工藝加工，使其與混凝土地面形成一個(gè)整體，形成具有高致密性和高著色性的高性能耐磨地面。由于該面層抗壓強(qiáng)度、耐磨度極高，能有效的避免傳統(tǒng)水泥基地面開裂、磨損及起粉塵等問題。
產(chǎn)品特點(diǎn)
● 工廠預(yù)先配置—質(zhì)量穩(wěn)定；
● 高抗壓度和耐磨度-延長(zhǎng)基面壽命；
● 超強(qiáng)粘結(jié)力-不分層；
● 表面光滑平整-提高裝飾效果；
● 低收縮率 —減少裂縫；
● 減少?gòu)U料 —保護(hù)環(huán)境；
● 直接鋪撒-簡(jiǎn)單易用；
● 無(wú)毒無(wú)異味-屬環(huán)保產(chǎn)品
技術(shù)參數(shù)
JC/T 906-2002《混凝土地面用水泥基耐磨材料》
| 產(chǎn)品特性 | 不發(fā)火耐磨地坪硬化劑 | |
| 莫氏硬度 | 非金屬骨料為 7 | 金屬骨料為8 |
| 抗壓強(qiáng)度 | 非金屬地面≥80 MPa | 金屬骨地面≥90 MPa |
| 抗折強(qiáng)度 | ≥11.5MPa | |
| 參考用量 | 4-6kg/m2/3mm | |
使用范圍
◎ 用于工廠、倉(cāng)庫(kù)、物流中心、地下車庫(kù)、運(yùn)動(dòng)場(chǎng)等地面面層；
◎ 用于鋪貼PVC地板、木地板前的基層找平；
◎ 新建地面或舊地面翻新改造；
◎ 用于環(huán)氧地坪的基層找平和中涂層；
◎ 特別可用作首層環(huán)氧地坪的防潮、找平層；

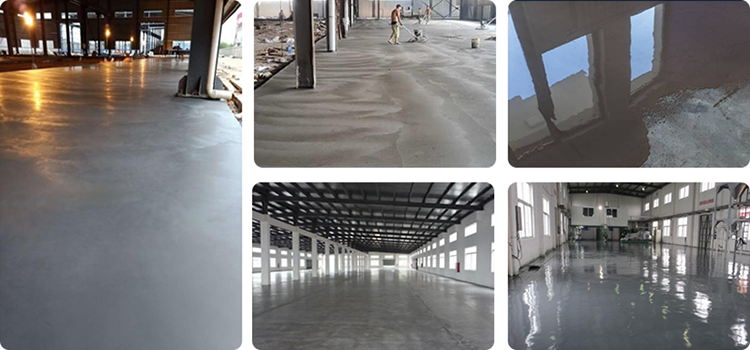

施工流程
◆ 硬化地坪施工是在混凝土地臺(tái)作出水平并且去除泌水后開始作業(yè)，進(jìn)行至表面加工完成為止。施工應(yīng)由專業(yè)人員使用機(jī)械鏝作業(yè)完成。
◆ 為使材料撒布均勻，施工前應(yīng)計(jì)算好材料用量，并且擺放在適當(dāng)位置；
◆ 在砼面初凝階段，均勻的將混凝土表面的浮漿層坡壞掉，然后將地面硬化劑均勻地撒布在砼面上；
◆ 耐磨地面硬化劑需分兩次(2/3，1/3)均勻撒布，第二次撒布的方向和第一次垂直，每次撒完以后，進(jìn)行加裝圓盤的機(jī)械鏝作業(yè)，機(jī)械鏝作業(yè)應(yīng)縱橫交錯(cuò)進(jìn)行；
◆ 在以后的作業(yè)中，根據(jù)混凝土的硬化情況，進(jìn)行至少三次不裝圓盤的機(jī)械鏝抹光作業(yè)，機(jī)械鏝的運(yùn)轉(zhuǎn)速度和鐵板角度的變化應(yīng)視混凝土的地臺(tái)硬化情況進(jìn)行調(diào)整，抹光作業(yè)一直到地臺(tái)表面加工完成。
注意事項(xiàng)
施工溫度不得低于5℃。密實(shí)基面上的施工厚度不得低于3㎜。高溫干燥的情況下，施工好的表面需覆蓋以防干燥過快。

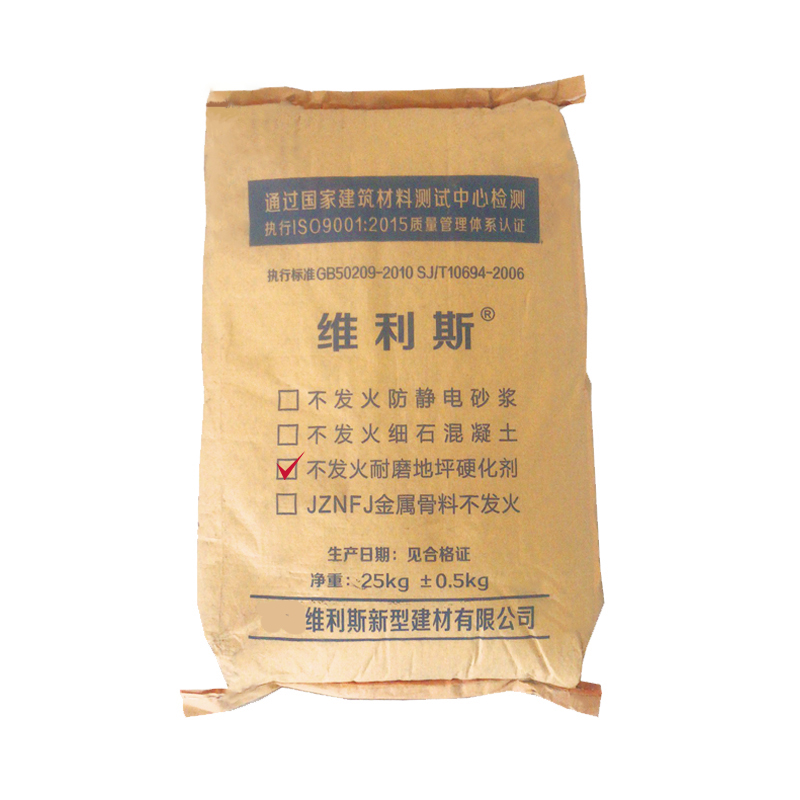

包裝貯存
復(fù)合牛皮紙袋包裝，凈重25kg/袋，保質(zhì)期為6個(gè)月。
廠家展示
JZNFJ金屬骨料防靜電不發(fā)火耐磨地坪材料
不發(fā)火細(xì)石混凝土
不發(fā)火防靜電砂漿
